LED Ma Trận Là Gì? Tìm Hiểu Chi Tiết Về Công Nghệ LED Ma Trận

Trong kỷ nguyên số hóa và quảng cáo thông minh hiện nay, bảng hiệu truyền thống đang dần được thay thế bằng các giải pháp hiển thị động, bắt mắt và linh hoạt hơn. Trong đó, LED ma trận (LED Matrix) nổi lên như một công nghệ trình chiếu quốc dân, xuất hiện ở khắp mọi nơi từ các biển hiệu cửa hàng, bảng thông tin giao thông cho đến màn hình LED cỡ lớn tại các sự kiện.

Hãy cùng Quảng Cáo Nội Thất khám phá LED Ma Trận Là Gì? Tìm Hiểu Chi Tiết Về Công Nghệ LED Ma Trận

1. LED ma trận là gì?

LED ma trận (tên tiếng Anh: LED Matrix) là một hệ thống các bóng LED được sắp xếp trật tự theo các hàng và các cột tạo thành một mạng lưới (ma trận) dạng mặt phẳng.

Xét về mặt toán học, nếu một ma trận LED có $R$ hàng và $C$ cột, chúng sẽ tạo thành tổng cộng $R \times C$ điểm ảnh (pixels). Mỗi điểm ảnh này có thể là một bóng LED đơn sắc hoặc một cụm nhiều bóng LED kết hợp (đối với LED đa sắc) để hiển thị ánh sáng tại tọa độ $(x, y)$ xác định.

Kích thước vật lý và thông số phân giải tiêu chuẩn

Để thiết kế một biển hiệu quảng cáo chính xác, việc nắm rõ kích thước tiêu chuẩn của các tấm module LED ma trận là vô cùng quan trọng. Hầu hết các tấm module trên thị trường hiện nay đều được sản xuất theo các kích thước tiêu chuẩn hình chữ nhật hoặc hình vuông tỷ lệ chuẩn để dễ dàng ghép nối:

  • Module P10 (Indoor/Outdoor): Kích thước tiêu chuẩn là 16cm x 32cm (160mm x 320mm). Độ phân giải của một tấm module là 16 x 32 pixels.
  • Module P5: Kích thước tiêu chuẩn là 16cm x 32cm (160mm x 320mm). Độ phân giải đạt 32 x 64 pixels.

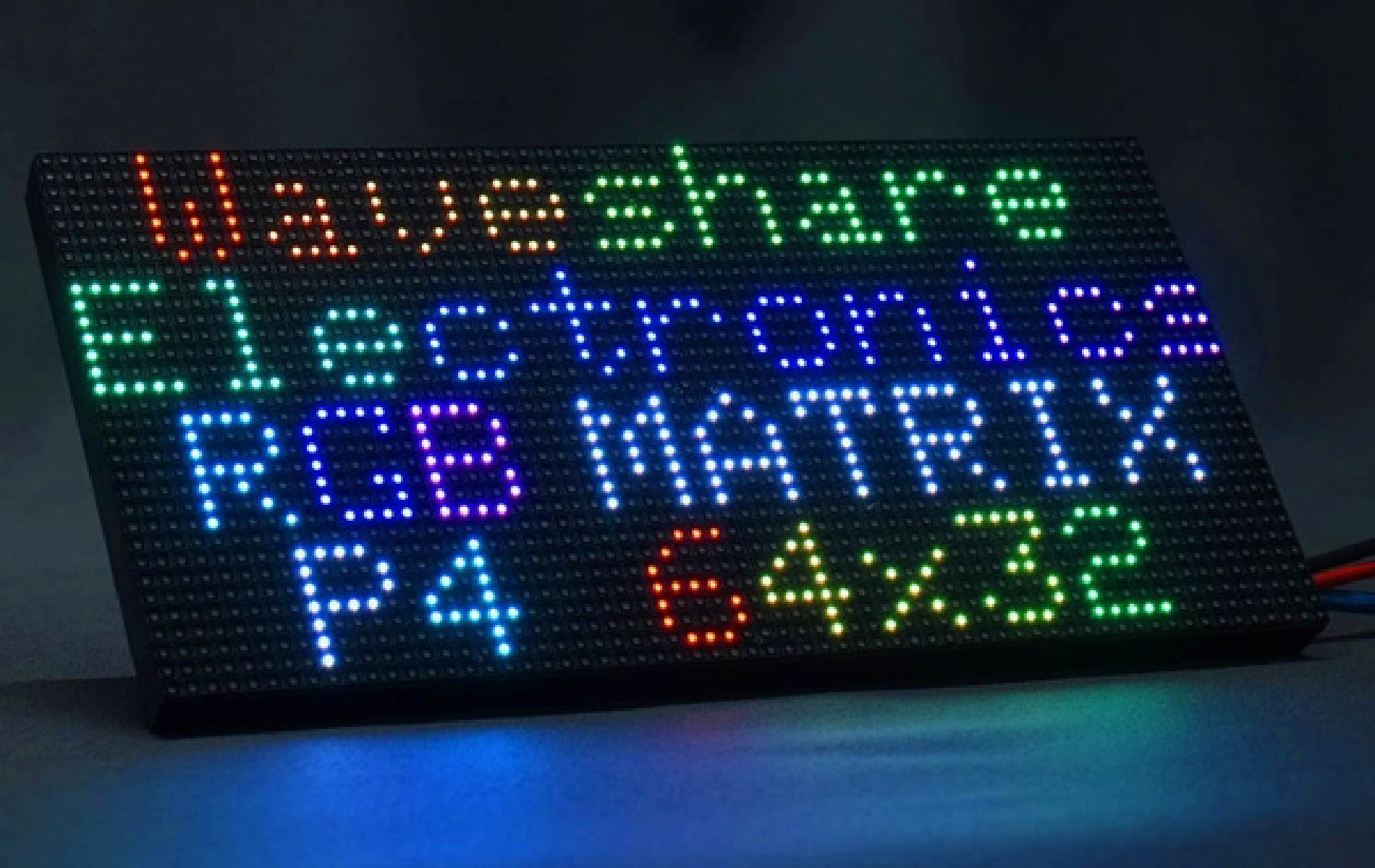

  • Module P4: Thường có kích thước $12.8cm x 25.6cm (128mm x 256mm) với độ phân giải 32 x 64 pixels; hoặc dòng kích thước 16cm x 32cm với độ phân giải 40 x 80 pixels.
  • Module P3: Phổ biến nhất là kích thước 19.2cm x 19.2cm (khối vuông 64 x 64 pixels hoặc kích thước 16cm x 32cm(48 x 96 pixels).
  • Module P2.5: Kích thước thông dụng là 16cm x 32cm với độ phân giải siêu mịn lên đến 64 x 128 pixels.
  • Module P2: Kích thước tiêu chuẩn là 16cm x 32cm (độ phân giải 80 x 160 pixels) hoặc loại nhỏ hơn 12.8cm x 25.6cm (64 x128 pixels).

Nhờ kích thước module được tiêu chuẩn hóa đồng bộ, thợ kỹ thuật của Quảng Cáo Nội Thất có thể dễ dàng cộng dồn số lượng tấm theo chiều dọc và chiều ngang để tạo ra những biển hiệu có kích thước tùy biến hoàn hảo theo yêu cầu mặt bằng của bạn.

Nguyên lý hoạt động cơ bản

Để hiển thị hình ảnh hoặc chữ viết, hệ thống không cấp nguồn cho toàn bộ các bóng LED cùng một lúc vì như vậy sẽ tốn rất nhiều dây dẫn và công suất. Thay vào đó, LED ma trận hoạt động dựa trên nguyên lý quét dòng (Multiplexing) và hiện tượng lưu ảnh của mắt người:

Bộ điều khiển trung tâm (CPU/IC điều khiển) sẽ cấp tín hiệu bật/tắt cực nhanh cho từng hàng và từng cột theo tần số cao (thường $> 100 \text{ Hz}$).

Mắt người với tần số nhận diện chậm hơn sẽ không thấy bóng LED bị nhấp nháy, mà chỉ nhìn thấy một hình ảnh, dòng chữ hoặc đoạn video chuyển động mượt mà liên tục.

led-ma-tran-la-gi-2

2. Cấu tạo của một module LED ma trận

Thông thường, để tạo nên một bảng hiệu LED ma trận lớn, người ta sẽ lắp ghép nhiều tấm module LED nhỏ lại với nhau. Một module LED cơ bản gồm các thành phần chính sau:

Mặt trước (Hệ thống bóng LED): Nơi chứa hàng trăm, hàng ngàn bóng LED nhỏ được cắm hoặc dán (SMD) trực tiếp lên bảng mạch theo khoảng cách đều đặn.

Mặt sau (Bảng mạch PCB & IC điều khiển): Gồm hệ thống mạch dẫn đồng, các IC quét dòng (như 74HC595, lC chuyển đổi dữ liệu), cổng kết nối tín hiệu (HUB75, HUB08…) và cổng cấp nguồn $5\text{V}$.

Khung xương module: Thường làm bằng nhựa kỹ thuật cứng giúp cố định bảng mạch, có các lỗ ốc vít hoặc nam châm để dễ dàng định vị vào khung sắt của biển hiệu.

led-ma-tran-la-gi-3

3. Phân loại LED ma trận phổ biến hiện nay

Tùy thuộc vào nhu cầu sử dụng và ngân sách, LED ma trận được chia thành nhiều loại dựa trên các tiêu chí sau:

Phân loại theo màu sắc hiển thị

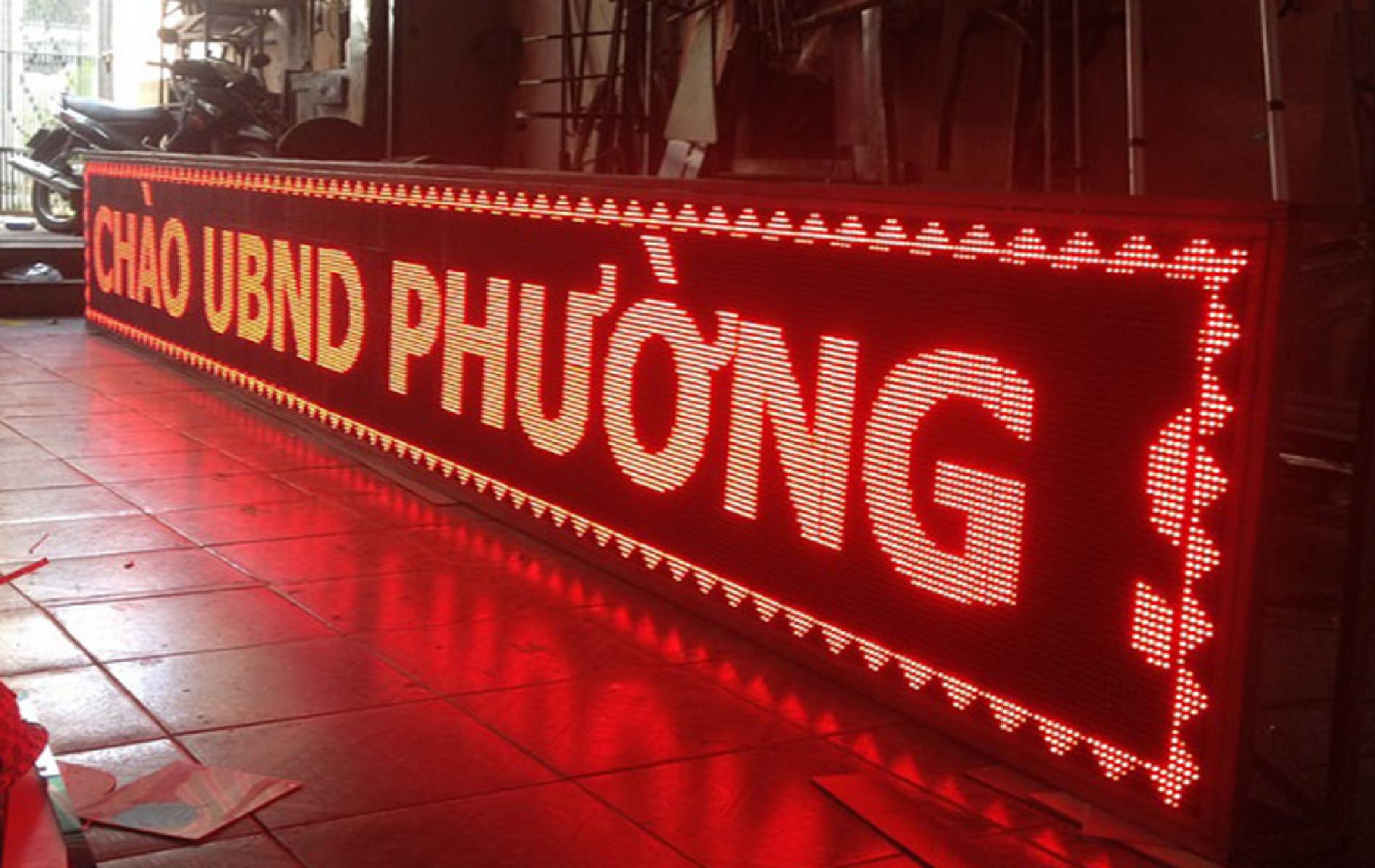

LED ma trận đơn sắc (Single Color): Mỗi điểm ảnh chỉ gồm 1 bóng LED một màu duy nhất (phổ biến nhất là màu đỏ – Red, ngoài ra còn có xanh lá – Green, trắng – White). Dòng này thường dùng để chạy chữ quảng cáo cơ bản tại các cửa hàng tạp hóa, hiệu thuốc, quán ăn.

LED ma trận ba màu (Dual Color): Mỗi điểm ảnh được cấu tạo từ 2 bóng LED màu khác nhau (thường là Đỏ và Xanh lá). Khi cả hai bóng cùng sáng, chúng sẽ pha trộn tạo ra màu thứ ba là màu Vàng. Do đó, biển hiệu loại này có thể hiển thị đồng thời 3 màu: Đỏ, Xanh lá và Vàng.

LED ma trận đa sắc (Full Color): Mỗi điểm ảnh là một cụm bóng LED gồm 3 màu cơ bản: Đỏ (Red – $R$), Xanh lá (Green – $G$) và Xanh dương (Blue – $B$). Bằng cách thay đổi cường độ sáng của từng bóng thành phần thông qua các thang sắc độ màu, module Full Color có thể hiển thị tới hơn $16.7$ triệu màu sắc khác nhau, cho phép trình chiếu hình ảnh và video sắc nét như một chiếc tivi thông thường.

Phân loại theo khoảng cách điểm ảnh (Pixel Pitch)

Khoảng cách giữa tâm của hai điểm ảnh liên tiếp được ký hiệu là $P$ (đơn vị tính bằng milimet). Đây là thông số cực kỳ quan trọng quyết định độ nét của màn hình:

  • Module P10: Khoảng cách giữa các điểm ảnh là $10\text{ mm}$. Phù hợp cho các bảng hiệu cỡ trung và lớn, khoảng cách nhìn tối ưu từ $10\text{ m}$ trở lên.
  • Module P5: Khoảng cách giữa các điểm ảnh là $5\text{ mm}$. Độ nét cao hơn P10, thích hợp làm biển hiệu mặt tiền cửa hàng trung tâm, bảng thông tin trong nhà.
  • Module P3, P2.5, P2, P1.5: Các dòng LED ma trận siêu mịn, mật độ điểm ảnh cực dày. Thường được sử dụng để lắp đặt màn hình LED hội trường, phòng họp trực tuyến, studio trường quay nơi người xem đứng rất gần màn hình.

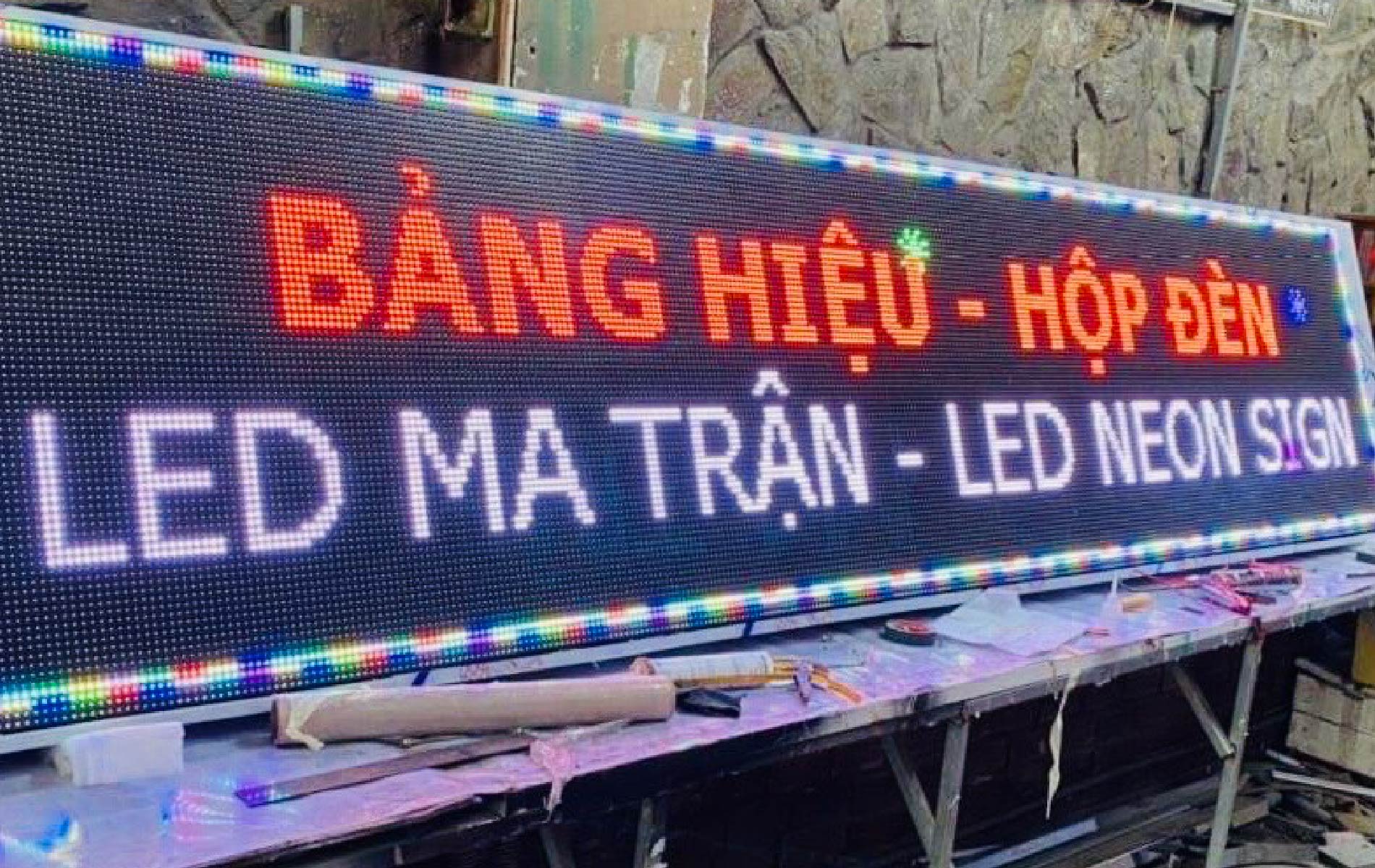

Phân loại theo môi trường sử dụng

Indoor (Trong nhà): Không có khả năng chống nước, độ sáng vừa phải để tránh gây chói mắt cho người xem trong không gian hẹp.

Outdoor (Ngoài trời): Được đổ một lớp keo silicon chống nước chuyên dụng ở mặt trước, bóng LED có độ sáng cực cao để có thể hiển thị rõ ràng ngay cả dưới ánh nắng gắt của mặt trời ban ngày.

led-ma-tran-la-gi-4

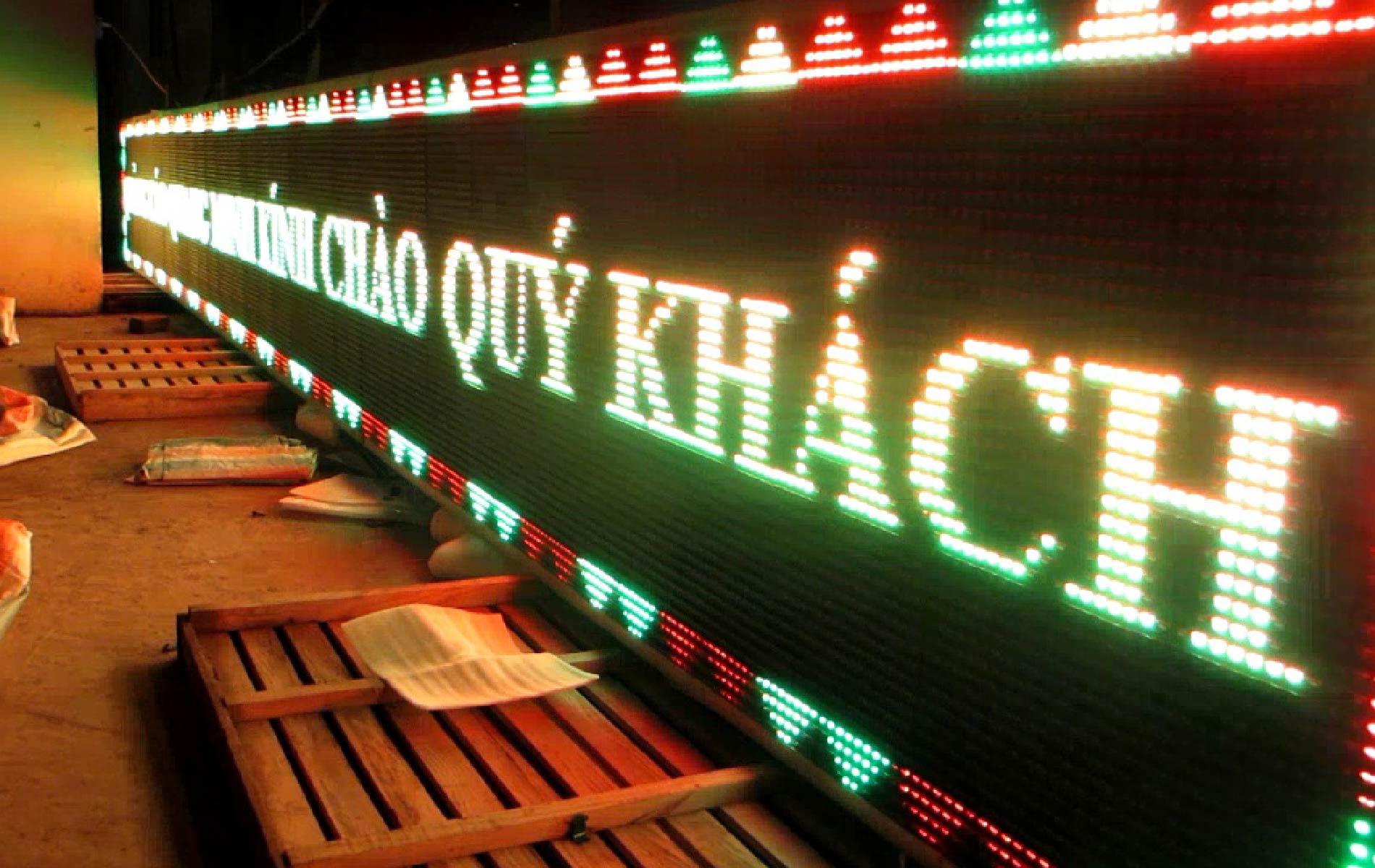

4. Vì sao biển quảng cáo LED ma trận lại được ưa chuộng?

Không khó để hiểu tại sao biển LED ma trận lại trở thành xu hướng hàng đầu trong truyền thông và quảng cáo ngoại thất:

Thay đổi nội dung linh hoạt: Khác với biển bạt hay biển neon cố định, LED ma trận cho phép người dùng thay đổi chữ viết, khẩu hiệu, chương trình khuyến mãi bất cứ lúc nào thông qua phần mềm trên máy tính hoặc ứng dụng điện thoại kết nối Wifi cực kỳ tiện lợi.

Sức hút thị giác mạnh mẽ: Hiệu ứng chữ chạy (scroll), nhấp nháy, đổi màu, chuyển động liên tục giúp thu hút sự chú ý của người đi đường gấp nhiều lần so với các loại biển quảng cáo tĩnh thông thường.

Tiết kiệm điện năng tối ưu: Công nghệ LED hiện đại tiêu thụ lượng điện năng cực kỳ thấp (tiết kiệm đến 75% so với đèn sợi đốt hay đèn neon có cùng công suất phát sáng).

Độ bền cao: Tuổi thọ bóng LED ma trận chất lượng cao có thể đạt tới 50.000 – 100.000 giờ hoạt động liên tục.

Tùy biến kích thước không giới hạn: Nhờ cơ chế ghép từ các module nhỏ, bạn có thể tạo ra những bức tường LED khổng lồ hàng trăm mét vuông theo đúng tỷ lệ mong muốn.

led-ma-tran-la-gi-5

5. Ứng dụng thực tế của LED ma trận

LED ma trận đã và đang hiện diện trong hầu hết các lĩnh vực của đời sống hiện đại:

Quảng cáo thương mại: Biển hiệu vẫy, biển mặt tiền chạy chữ giới thiệu dịch vụ tại các ngân hàng, cửa hàng vàng bạc, shop thời trang, nhà xe.

Cập nhật thông tin công cộng: Bảng hiển thị tỷ giá ngoại tệ tại ngân hàng, bảng thông báo giờ tàu chạy tại nhà ga/sân bay, bảng báo tốc độ và chỉ dẫn trên các tuyến đường cao tốc.

Sự kiện và giải trí: Màn hình LED kích thước lớn làm backdrop cho sân khấu ca nhạc, sự kiện thể thao, tiệc cưới, hội nghị truyền hình.

6. Dịch vụ thi công bảng hiệu LED ma trận tại Quảng Cáo Nội Thất

Thi công một hệ thống LED ma trận hoạt động bền bỉ đòi hỏi sự chính xác từ khâu hàn khung cơ khí, đấu nối nguồn điện đồng đều (tránh sụt áp gây lệch màu) cho đến lập trình mạch điều khiển.

Tại Quảng Cáo Nội Thất, chúng tôi tự hào mang đến giải pháp trọn gói chuyên nghiệp:

  • Sử dụng module LED chính hãng chất lượng cao, có nguồn gốc xuất xứ rõ ràng.
  • Thiết kế khung biển chắc chắn, chịu lực tốt, đảm bảo chống thấm nước tuyệt đối đối với các công trình ngoài trời.
  • Đội ngũ kỹ thuật viên tay nghề cao hỗ trợ cài đặt phần mềm, hướng dẫn khách hàng thay đổi nội dung chữ chạy dễ dàng qua điện thoại.
  • Chế độ bảo hành dài hạn, bảo trì nhanh chóng 24/7.

LED ma trận chính là chiếc “chìa khóa công nghệ” giúp thương hiệu của bạn tỏa sáng rực rỡ và truyền tải thông điệp một cách thông minh, nhanh chóng nhất đến khách hàng. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về công nghệ ưu việt này.

Nếu bạn đang có nhu cầu tư vấn thiết kế và thi công biển hiệu LED ma trận chất lượng cao cho cửa hàng hoặc doanh nghiệp của mình, đừng ngần ngại liên hệ ngay với Quảng Cáo Nội Thất để nhận báo giá ưu đãi tốt nhất ngay hôm nay!
